PCS SMPS POWER SUPPLY
원자력발전소 전원 공급기
원자력발전소의 운전과 안전을 제어하는 각종 계측장치 및 컴퓨터 시스템에
안정적인 전기를 공급하는 장치입니다.
PCS SMPS Power Supply
발전소제어계통에 안정적인 24VDC 또는 48VDC 직류전원을 공급합니다.
01

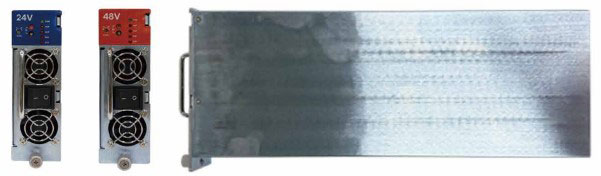

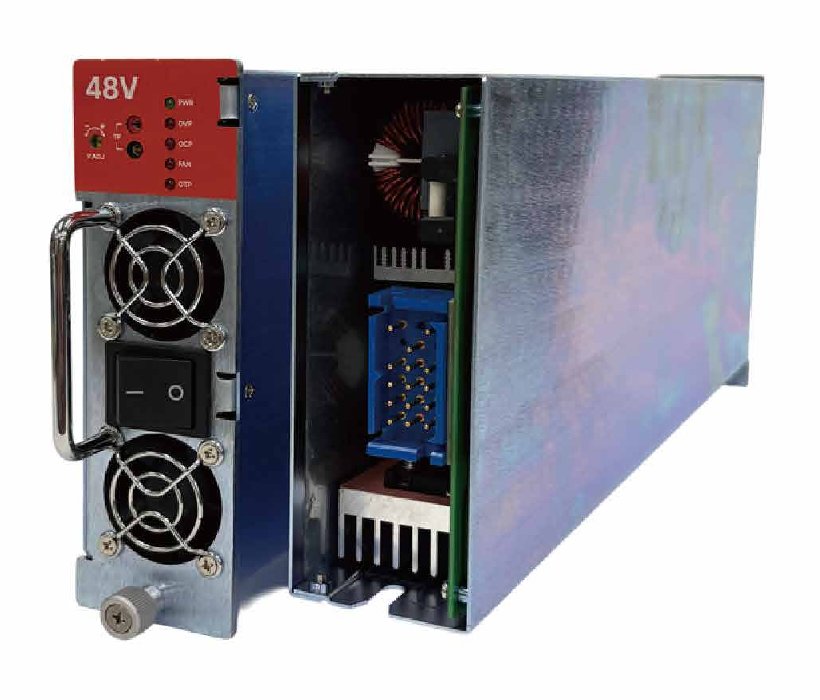

PCS 전원공급기
발전소제어계통(Plant Control System, PCS) 전원공급기는 월성 3발전소 및 고리 3발전소용으로 국산화 개발되었으며, 발전소제어계통에 24VDC 50A 또는 48VDC 25A 직류전원을 공급합니다.
| 기능 명칭 | 기능 설명 | 동작 정보 |
|---|---|---|
| OVP | 출력 전압 113% 초과시 Trip 발생 | Trip발생 및 출력 차단 LED Lamp 점등 |
| OCP | 출력 전류 110% 초과시 Trip 발생 | Trip발생 및 출력 차단 LED Lamp 점등 |
| OTP | 90℃ 이상 감지시 Trip 발생 | Trip발생 및 출력 차단 LED Lamp 점등 |
| FAN Trip | FAN 정지시 Trip 발생 | Trip발생 및 출력 차단 LED Lamp 점등 |
| Load Shar | 전류 병렬 기능 | ±10% 오차이내 전류 병렬제어 |
| 효율 | DY-PCS2450(24V) DY-PCS4825(48V) | 84% 이상(풀부하) 84% 이상(풀부하) |
| 절연저항 | 외함-출력(MΩ) | 500Vdc, 100MΩ 이상 |
| 입력변동 | 입력전압 108~132Vac 변동시 | 출력전압 ±1% |
| 부하변동 | 부하 0~100% 변동시 | 출력전압 ±1% |
02
제어계통 전원공급기
전원공급기의 주요 기능은 정상 운전 시 전력을 안정적으로 공급하고 비상 상황 발생 시에는 발전소 내 필수 기기들이 안전하게 작동할 수 있도록 무정전 전원 공급(UPS) 및 예비 전력을 공급하는 것입니다.
| 모델명 | 항목 | 사양 |
|---|---|---|
| DY-PCS2450 | 입력전압 | 108VAC ~ 132VAC 1Phase |
| 출력전압 | 24VDC ± 3% | |
| 출력전류 | DC 50A | |
| Load Regulation | Low/Full Load 1% 이내 | |
| 동작환경 | 0 to 50℃ | |
| 크기 (W×D×H, mm) | 162.3 × 370 × 50.8 | |
| 품질등급 | Q | |
| DY-PCS4825 | 입력전압 | 108VAC ~ 132VAC 1Phase |
| 출력전압 | 48VDC ± 3% | |
| 출력전류 | DC 25A | |
| Load Regulation | Low/Full Load 1% 이내 | |
| 동작환경 | 0 to 50℃ | |
| 크기 (W×D×H, mm) | 162.3 × 370 × 50.8 | |
| 품질등급 | Q |
