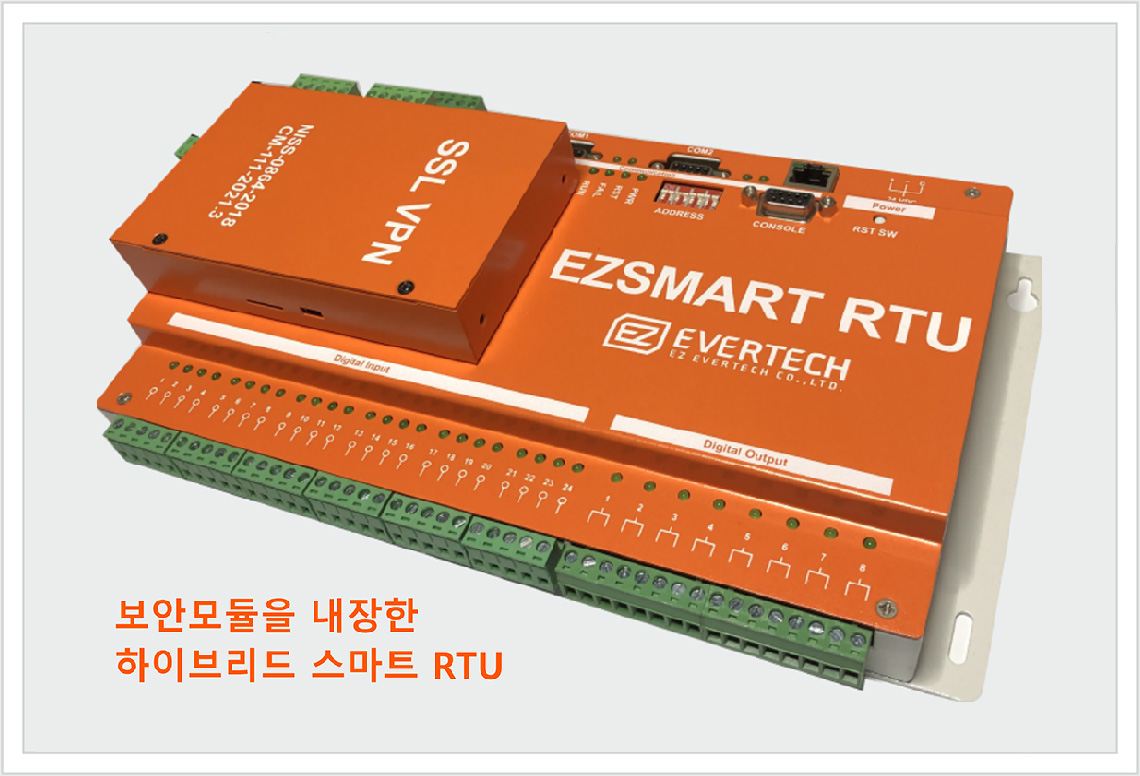

현장 계측데이터를 수집·처리하고 유·무선 통신망을 통해 중앙으로 전송합니다.
상하수처리시스템
감시제어모니터링
WATER & WASTEWATER PRODUCTS
상하수처리시스템
Water Infrastructure Products
무인 원격감시 설비를 낙뢰와 과도전압으로부터 보호하고, 현장 조명에 모이는 소형 곤충의 접근을 줄이는 제품과 함께, 수질을 실시간으로 계측하는 센서와 공정을 웹에서 감시·제어하는 소프트웨어를 공급합니다.
01
통합 원격 감시제어 시스템

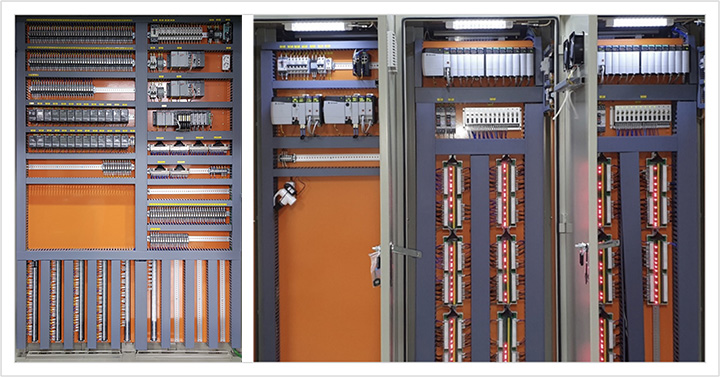

현장 계측기기와 설비정보를 수집·처리하고 주요 설비를 제어하여 중앙 시스템과 연결합니다.

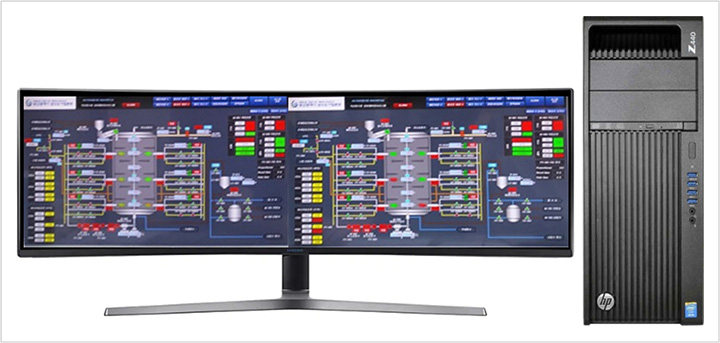

다수 현장의 설비와 계측데이터를 중앙에서 통합 관리하고 실시간 감시·제어합니다.

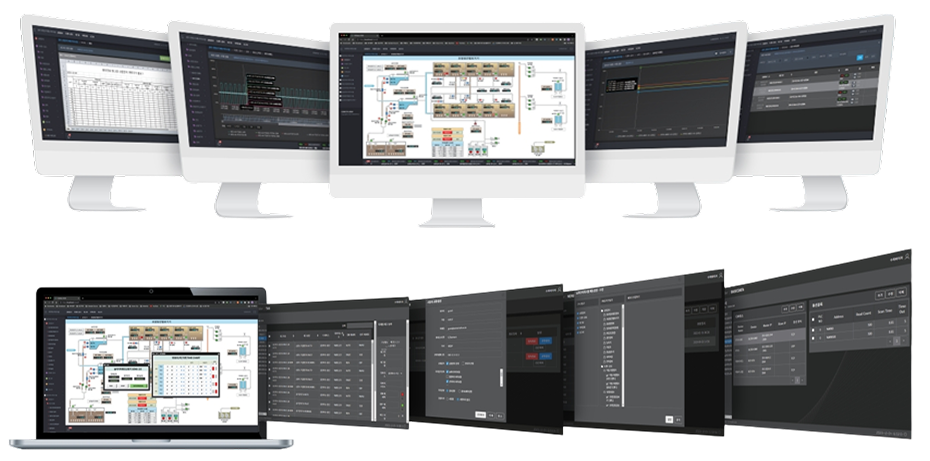

웹 브라우저만으로 공정을 감시·제어하고, 별도의 개발도구 없이 공정화면과 프로젝트 환경을 직접 구축합니다.

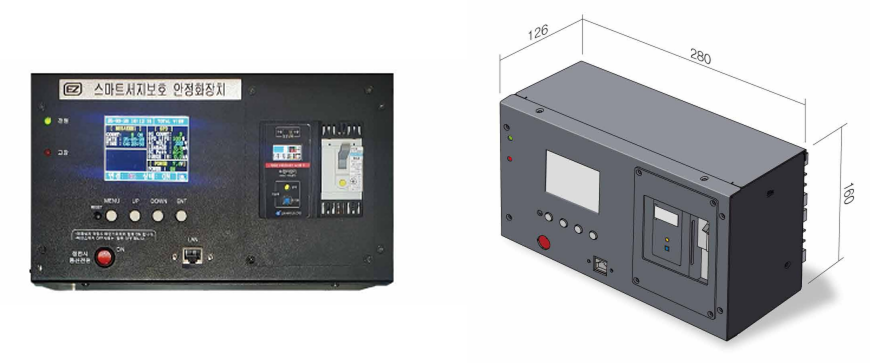

스마트 서지보호 안정화장치
Surge Protect Safety Recovery
무인 원격감시 CCTV 시스템 장비의 낙뢰 및 과도전압으로부터 원격 전원제어(ON/OFF) 및 관리가 가능한 시스템 제어장치입니다.
특징
- 서지 카운터(유입횟수), 유입시간, 경로, 크기, 입력전압, 누설전류를 표시합니다.
- 고성능 퓨즈가 내장되어 있어 자체 내부 이상의 서지유입으로 인한 보호소자의 소손 시 화재 및 단락을 방지합니다.
- 제품 전면의 대형 LCD를 통해 전원 상태 및 서지보호기의 기능상실 여부를 확인합니다.
- LAN(TCP/IP) 연결이 가능하며 상위 감시시스템에서 원격 전력상태와 서지카운터 등을 확인합니다.
- 자동복구 누전차단기의 3회차 자동복구 동작 및 4회차 트립 시 원격 전원제어(ON/OFF) 및 관리가 가능합니다.
적용
- 무인 원격감시 CCTV 시스템 장비를 낙뢰 및 과도전압으로부터 안정적이고 탁월하게 보호하는 데 사용합니다.
- 발전시설 외곽감시, 상하수도, 수자원 공급시설, 태양광, 화력, 지열, 풍력, 조력발전 시설에 적용합니다.
| 구분 | 단위 | 범위 | 비고 |
|---|---|---|---|
| 정격전압 | V | 1Ø AC220V±10% | |
| 정격전류 | A | 20A, 30A | |
| 무부하시 전력 | W | 약 10W 이내 | |
| 사용주파수 | Hz | 60Hz | |
| 동작온도 | ℃ | -25℃ ~ +75℃ | |
| 서지동작 | 입력 | 전압전류 6KV(1.2×50㎲), 3kA(8×20㎲) | IEEE C62.41 CAT.C1 |
| 출력 | 1,000V 이하 | ||
| 입력 | 전류: 20kA(8×20㎲) | ||
| 출력 | 2.5KV 이하 | ||
| 공칭방전전류 | kA | 40kA 8/20㎲ | H-N, N-PE |
| 최대방전전류 | kA | 80kA 8/20㎲ | |
| 내부단로장치 | 서지보호소자 내에 과전류, 열폭주 방지 퓨즈 내장 | ||
| 통신가능 방식 | LAN(TCP/IP) | ||
| 원격 제어/관리 여부 | 출력전원 원격제어 및 관리 가능 | ||
| 전원입출력 접속방식 | 3P 단자대 방식 | (AC220V) | |
| 인증 | SPD: KS C IEC61643-11 | ||
| 크기 | mm | 280×126×160(W×D×H) |
02
수중 퇴적물 감지 시스템
하수맨홀 및 하천의 퇴적물 감지 및 정화를 위한 모니터링 시스템
수위센서 트윈모듈

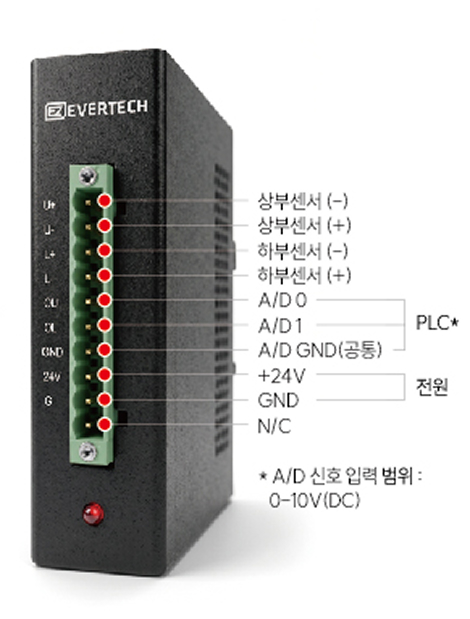

음향진폭 신호변환기

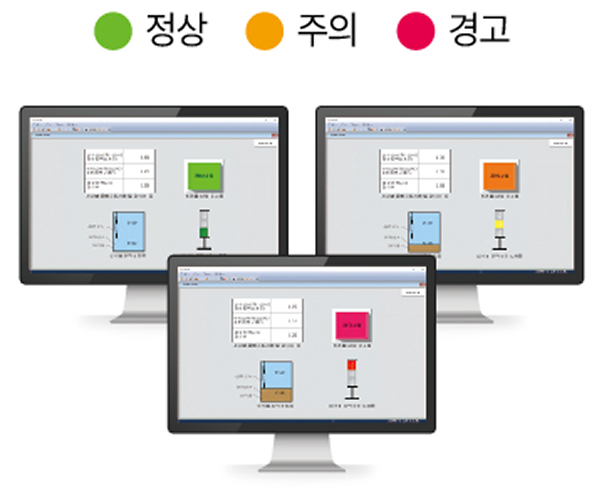

HMI 퇴적물 준설경보

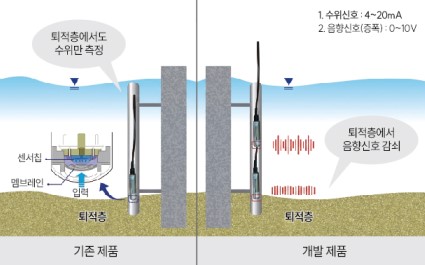

압력식 수위센서를 상하 트윈으로 배열하여 모듈을 제작하고 음향신호를 추출하여, 음향진폭 신호 변환기를 통해 퇴적물이 정화기준점에 도달했는지를 감시 모니터링하며 준설경보·주의·정상 상태를 알려주어 상시 감시가 가능합니다.
제품 특징
- 하천 및 맨홀의 실시간 퇴적상태 모니터링으로 수질 악화 및 통수능 저하 방지
- 열악한 하수맨홀 및 염수의 강 하천에도 내구성 있는 센서
- 퇴적상태 분석을 통한 준설시점 경고로 작업자 진입 없는 안전한 유지관리
- WebHMI 기반 원격 모니터링으로 다양한 디바이스에서 실시간 데이터 시각화
- 사용자·Tag 수 제한 없는 WebHMI로 기존 HMI 대비 유지관리 비용 절감
제품 구성

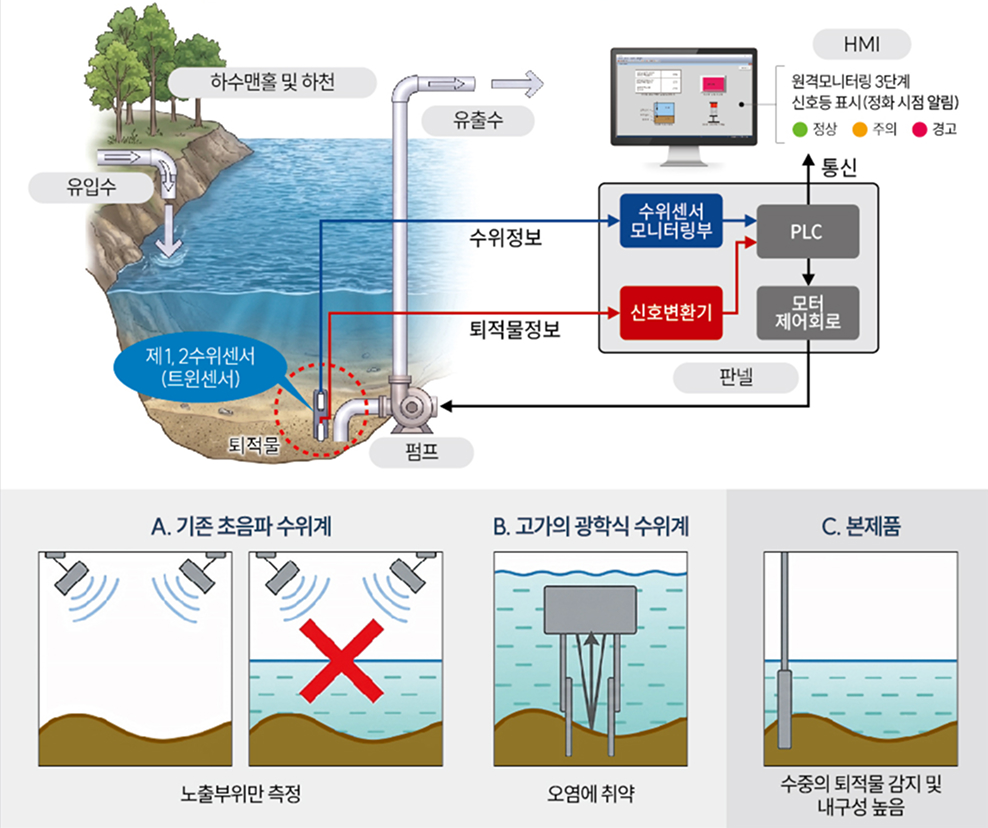

시스템 전체 개념도
03

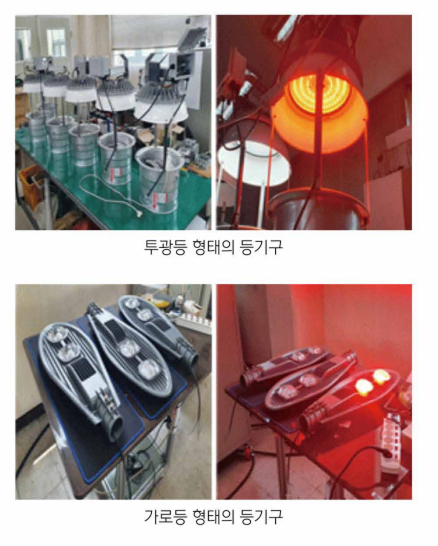

방충 LED 등기구
방충 LED 등기구는 벌레들이 감지하지 못하는 곤충의 시각 특성을 이용한 특정 파장대의 빛을 방출하도록 설계되어 해충 접근을 방지하는 조명 기구입니다.
특징
양성 주광성 소형곤충이 인지하지 못하는 610nm 영역의 단파장 LED를 수도사업장 내 가로등 및 투광등 형태로 개발- 기존 방충 LED 제품은 소형곤충이 인지하지 못하는 파장을 만들기 위해 특수 Cover 등을 활용하지만 조도 저하 및 단일 파장 형성이 어렵습니다.
- 610nm 단일 소재를 활용하여 단파장 형성이 가능하고, 소재 외부에 특수 Cover 등이 없어 기존 방충 LED 제품 대비 50~60% 에너지를 절감합니다.
- 에너지 효율성 향상으로 일반 LED와 동일 수준의 조도를 유지하여 가시성을 확보합니다.
- 기존 제품 대비 다양한 형태의 등기구 제작이 가능하도록 구조를 설계했습니다.
PARTNER SUPPLY
대리점 공급 제품

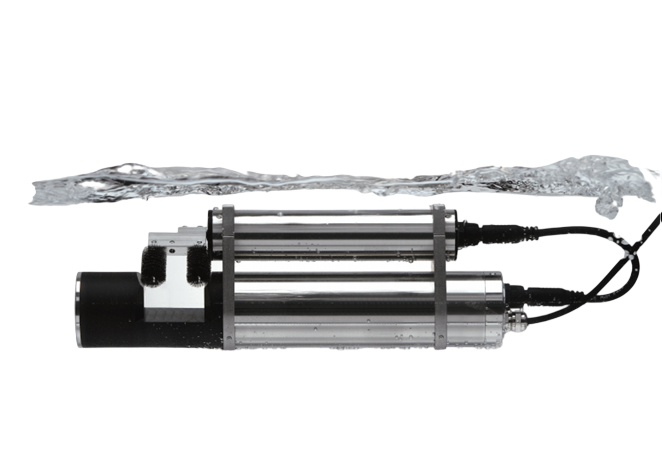

스마트 수질센서
실시간 다항목 수질측정 센서
제품 특징
- 실시간 다항목 수질 측정 센서 — TOC, COD, DOC, BOD, TN, NOx-N, TP, TSS(or Turbidity), Water temperature, Conductivity
- 우수한 정밀도 (3.5% 이내, 표준물질 기준)
- UV/IR 다파장 흡광광도법
- 실시간 측정 (1초 이내)
- 친환경 기술 (무시약식, 긴 램프 수명)
- 소형·경량 (무게 약 2kg, 길이 약 30cm)
- 소비 전력 최소화 (약 2.5W)
- 고내구성 구조 (IP68)
- 자동세정장치 (브러쉬, 블레이드, 압축공기)
- Serial RS-232 or RS-485 (Data protocol : MODBUS RTU)
- 대한민국 자체 설계·생산 제품 (국산화 기술)

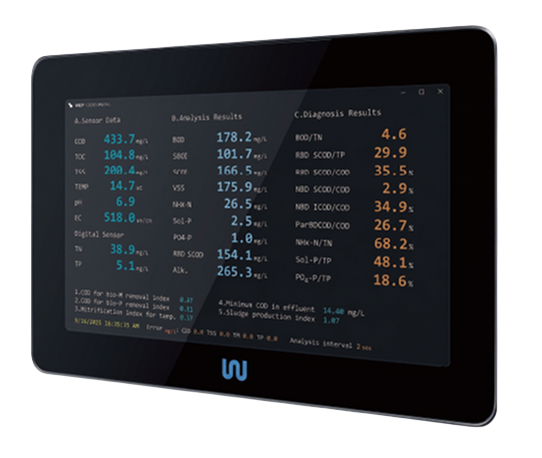

성상분석 장치
스마트 수질센서 연계 제품 · 하폐수 유기물질·질소·인 성상 분석
제품 특징
- 스마트센서 수질측정 데이터 및 최적화 알고리즘을 이용하여 유입 하폐수내 성분 온라인(최소 측정 주기 약 1초) 분석
- 용존 유기물질, VSS, 암모니움 질소, 인산염, BD COD, NBD COD, 알칼리도 등 분석
- IWA ASM2d 상태변수(State variables) 분석
- 생물학적 질소 및 인 제거에 필요한 유기물질 분석 지표 분석
- 생물학적 질산화 지표 분석
- 처리수내 최소 유기물질 농도 분석
- 슬러지 발생량 지표 분석
- 히스토리컬 차트, 데이터 저장 및 조회
- 모드버스(Modbus) TCP 지원
- 한글·영어 메뉴 지원, 다양한 디스플레이 모드 지원
- 대한민국 설계 및 생산

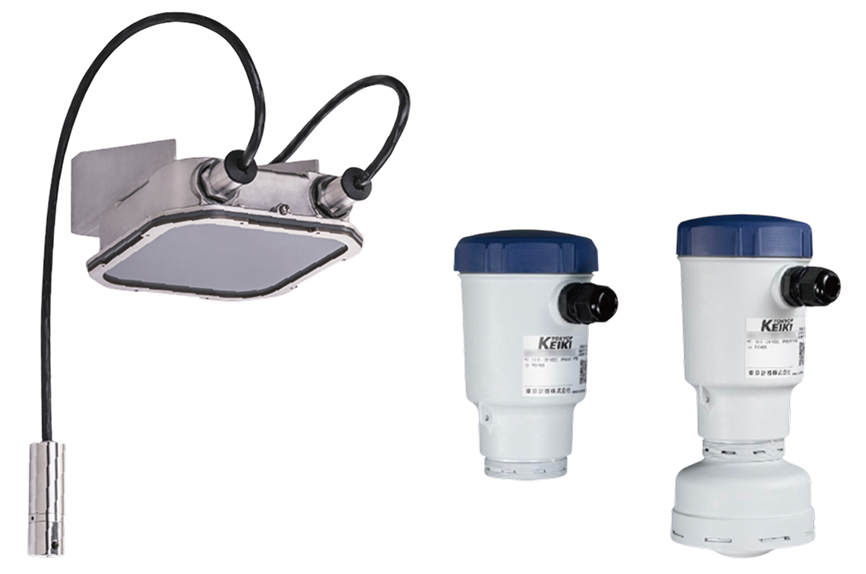

토쿄계기 수위센서
맨홀·도심지 배수관로 범람 실시간 감시
제품 특징
- 하이브리드 방식에 의한 레벨 측정 — 전파식 레벨계와 압력식 레벨계의 장점을 융합해 광범위한 수위 측정이 가능
- 오버플로 계측이나 일반 간선용 수위계로도 사용 가능
- 전파식 레벨계의 장점 — 하수도관 내에 흐르는 물의 동압의 영향을 받지 않아 맨홀 하부 수로에서 안정적인 측정이 가능
- 압력식 레벨계의 장점 — 압력센서를 하수도관보다 상부에 설치해 맨홀 상부까지 정확하게 수위 측정이 가능
- 국지적 집중호우에 의한 맨홀 범람 위험 상황의 침수대책 및 사전 경고를 위한 재난 방재 장치
