HVAC Controls System
공기조화
HVAC Controls System
원자력 시설 내 공기조화(Heating, Ventilation, and Air Conditioning) 시스템을 제어하고 관리하는 시스템 장비
01

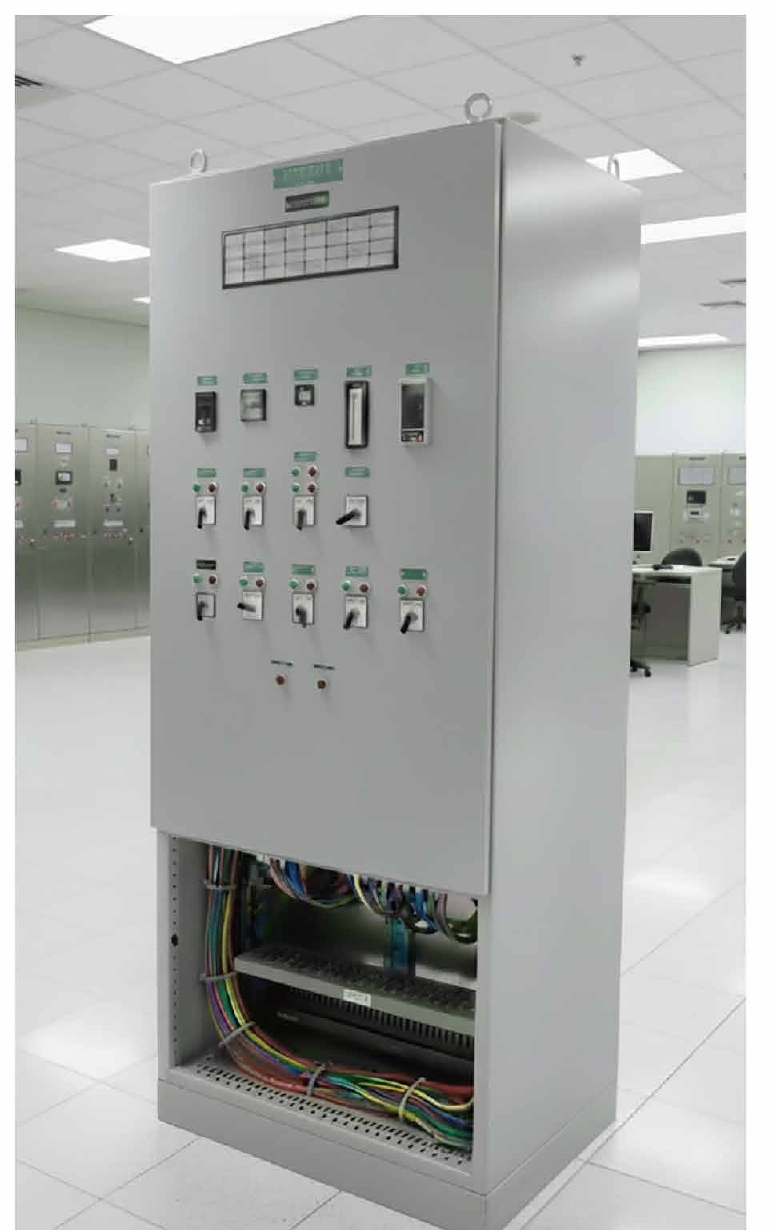

HVAC 현장 제어반
공기조화 계통의 운전·감시·제어 장치 구성
각 계통별로 정해진 공정 및 환경 조건을 유지·관리하기 위해 측정된 유량·온도·압력·습도 신호를 다양한 신호처리장치를 거쳐 계측기기로부터 입력받고 신호를 처리합니다. 운전원에게 운전 및 감시 정보를 제공하고 관련 기기를 제어하는 연동신호를 제공하며, 현장 제어반(HVAC Local Control Panel)에 수용하여 구성합니다.
- 현장 신호 입·출력 설비 및 각종 신호처리 모듈
- 자동·수동 제어용 Hand Switch 및 연동신호
- 기기 상태 표시 Status Lamp 및 Indicator
- Local Alarm 및 MCR Alarm 경보 신호
- Smoke Detector, PDIS, Damper 등 외부기기 전원공급
- 현장 제어반에 계측기와 조작장치 수용
02
제어반 경보장치 사양
Annunciator System
SYSTEMNon-Safety related
ALARMTwo Trouble Alarm
HORNAmbient +10dB
LOGIC CARDPlug in type
RESPONSE50msec
SURGE TESTIEEE C37.90
TEMPERATUREUp to 140℉
AUX. RELAY0.5A, 125Vdc
경보 방식
현장 주변 소음보다 10dB 높은 경보음
로직 카드 구성
응답시간
서지 시험 기준
최대 동작온도 60℃
보조 릴레이 접점
03

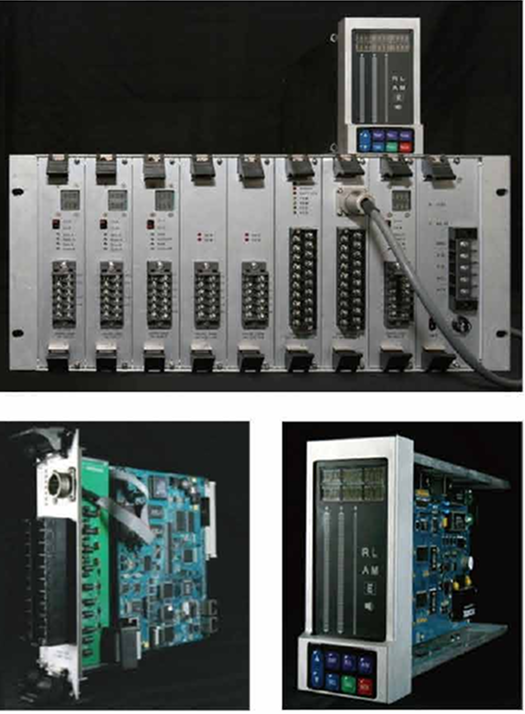

제어반 Controller 사양
| 제품구성 | 제품 기능 | 비고 |
|---|---|---|
| M/S Station | MFC 제어상태 인터페이스(RS-485) Mode Indicator(Auto, Manual) 제어 파라미터 입력(Key Pad) | |
| MFC Module | M/S Station 통신(RS-485) Logic 제어 수행(총 21개 제어블록) AI 4Ch, AO 4Ch, DI 8Ch, DO 4Ch | |
| Rack Power | Input: 120Vac, Output: 0~10Vdc | 2Ch. |
| 12V-2 | Input: 0~10mA, Output: 0~10Vdc | 2Ch. |
| V2I-2 | Input: 0~10Vdc, Output: 0~10mA | 2Ch. |
| R2V-2 | Input: PT 100Ω, Output: 0~10Vdc | 2Ch. |
| ALM-2 | Input: 120Vac, Output: Contact | 2Ch. |
| L2C-4 | Input: Contact, Output: Contact | 2Ch. |
| T2V-2 | Input: Thermocouple, Output: 0~10Vdc | 2Ch. |
| SQRT-2 | Input: 120Vac, Output: 0~15Vdc(root) | 2Ch. |
04

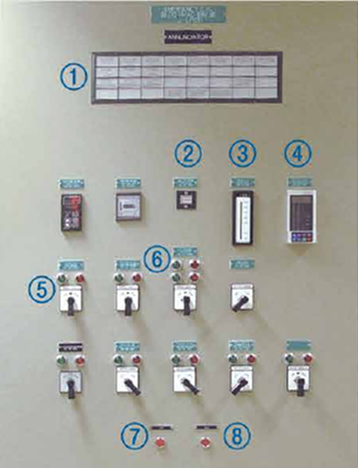

제어반 전면 설치용 계측기
계통별 Trouble·Abnormal Alarm 제공
Damper 등 기기의 OPEN·CLOSE 상태 표시
Field Input Signal Bar Display 제공
공정제어 설정을 위한 사용자 Interface 장치
공정장치 자동·수동 제어
송풍장치 동작상태 표시
Annunciator Alarm 해제
Annunciator Lamp 건전성 확인
