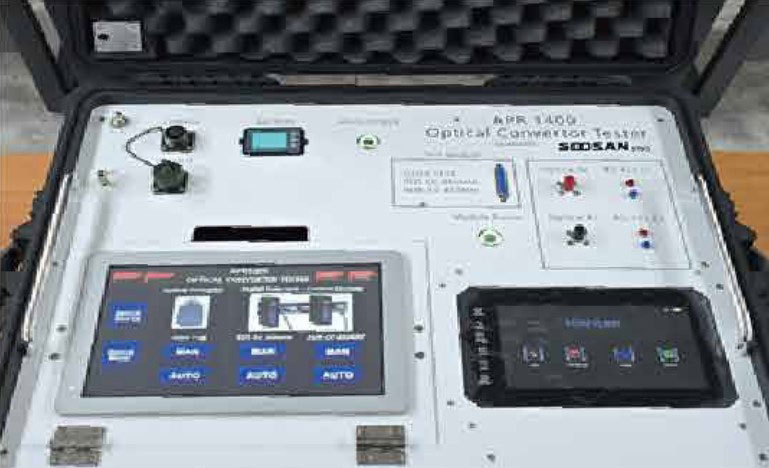

광변환기 테스터 장비
원자력발전소의 광변환기(미디어 컨버터)를 원자력 환경에 특화된 안전 기준으로 시험합니다.
- 광변환기 기본시험
- 광스위치 송신·수신용 기본시험
- 시험 대상: OZDV 114B, FOT-CC 850MM, FOR-CC-850MM
릴레이테스트
원자력

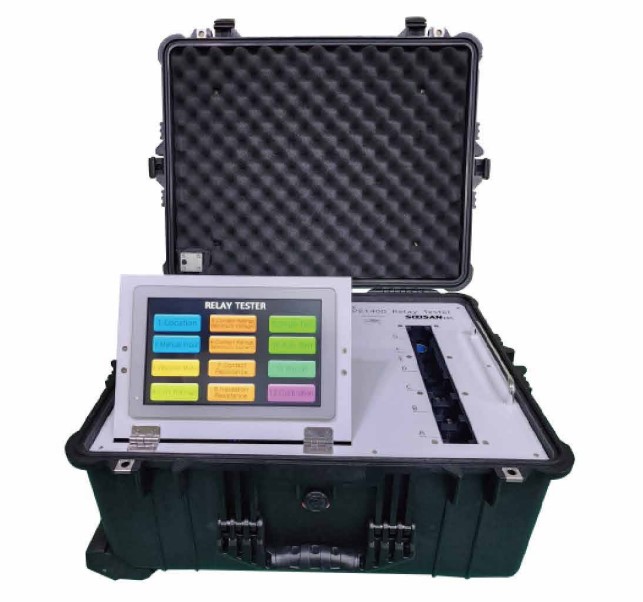

NUCLEAR POWER PLANT RELAY TESTER
원자력 발전소 릴레이 성능시험 장비
NUCLEAR POWER PLANT RELAY TESTER
원자력 발전소용 소형 전력 릴레이의 성능과 신뢰성을 검증하기 위해
원자력 안전 관련 기기에 특화하여 설계된 시험 장비입니다.
01
릴레이 성능시험 장비
원자력 안전 관련 릴레이의 성능 및 신뢰성 검증
원자력 발전소에 사용되는 릴레이는 안전 등급(Class 1E 등) 기기로 분류되며, 정상 작동뿐만 아니라 비정상 운전 상태나 사고 조건(지진, 방사선 노출, 고온·고습) 하에서도 안전 기능을 정상적으로 수행할 수 있는지 성능을 시험해야 합니다.
02
시험 항목
- 01릴레이 1개씩 기본시험
릴레이를 한 개씩 연결하여 기본 성능을 시험합니다.
- 02고속 접점 on/off 동작
릴레이 접점의 고속 ON/OFF 동작을 확인합니다.
- 03측정값 저장/유무선 전송
측정값을 저장하고 유·무선 통신으로 전송합니다.
- 04접점저항 1mΩ 분해능/ 소켓 접속저항 제거값 지시
1mΩ 분해능으로 측정하며 소켓 접촉저항 제거값을 지시합니다.
03
시험 대상 릴레이
- KUP-17D19-24
- KUEP 3D24
- KUEP11D24
- RM202D24
- 2961192
- 2961118
04

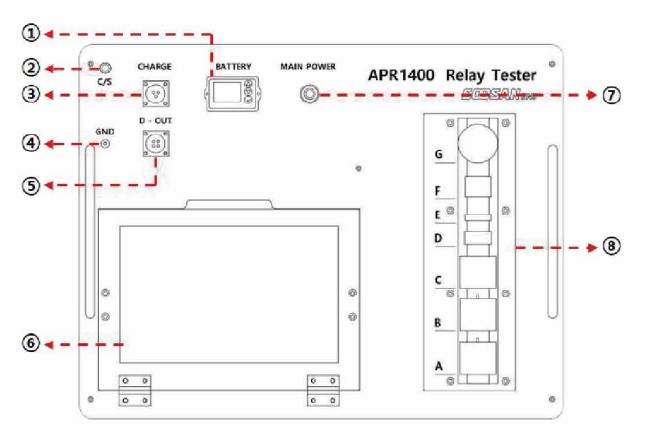

전면 패널 구성
- 01BATTERY
- 배터리 잔량과 사용 전력 등 배터리 관련 정보를 표시합니다.
- 02C/S (Door S/W)
- 뚜껑을 닫으면 10초 후 메인 전원을 차단합니다.
- 03CHARGE
- 배터리 충전 단자로, 3PIN 중 A는 +, B는 -에 연결합니다.
- 04GND
- 외부 접지를 연결하는 단자입니다.
- 05D-OUT
- 데이터 출력용 통신 포트로, 4PIN 중 A-Tx, B-Rx, D-GND로 구성됩니다.
- 06HMI
- 테스트 디스플레이 및 조작 인터페이스입니다.
- 07MAIN POWER
- 검사장치에 전원을 공급하는 버튼입니다.
- 08릴레이 소켓
- 7가지 종류의 릴레이를 접속할 수 있는 소켓입니다.
05
원자력발전소 성능시험 장비
광변환기 테스터 장비

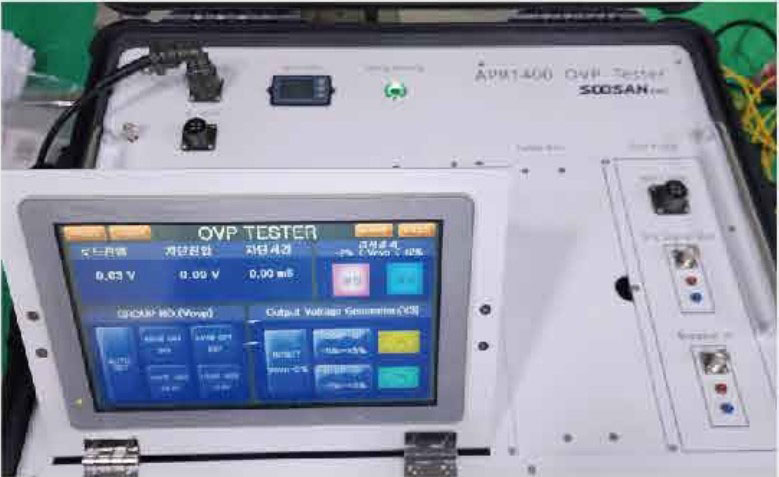

OVP 테스터 장비
전원공급장치나 제어시스템의 과전압 보호기능이 정상적으로 작동하는지 확인합니다.
- 전원공급장치 출력전압 변동 측정
- 과전압·차단전압 측정
- 시험 대상: 새울1발 안전계통 캐비넷 전원설비 OVP Rack

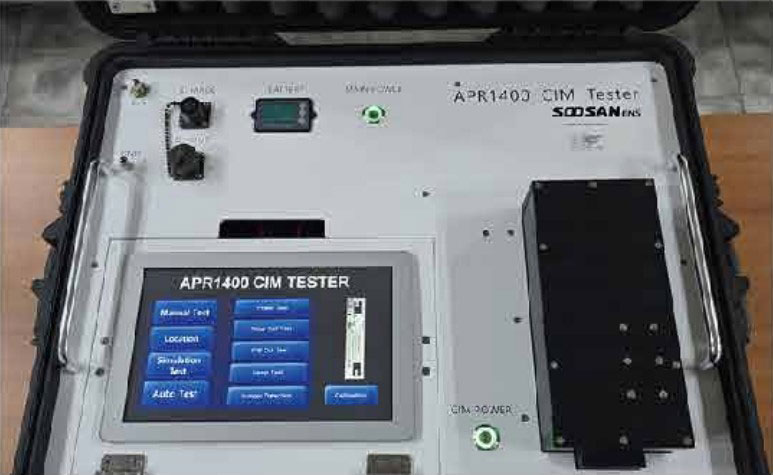

CIM 테스터 장비
전압·전류·주파수 신호를 전자카드 기준값과 비교하여 고장 징후를 파악합니다.
- 전원공급장치 출력전압 변동 측정
- 과전압·차단전압·시간 측정
- 시험 대상: 새울1발 안전계통 캐비넷 전원설비 OVP Rack
